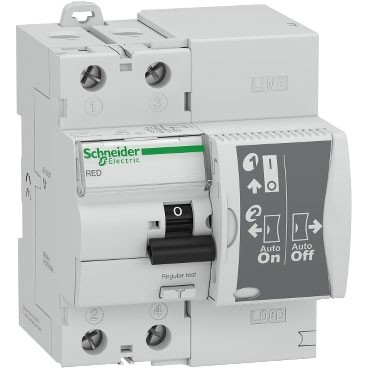

Diferencial Rearmable RED 2 POLOS 30mA SCHNEIDER (40 y 63A)
Marca: SCHNEIDER ELECTRIC
Información del Producto
Nuevo diferencial bipolar de rearme automático de Schneider para entornos residenciales y terciarios de 2 polos y 30 mA
A destacar:
- Únicamente ocupa 3 módulos (54 mm de ancho)
- Clase A
- Rearme automático
- Supervisión de aislamiento antes del rearme
- Recomendado para entornos domésticos.
Referencias de producto:
- El A9CR1240 sustituye a la referencia antigua 18683.
- El A9CR1263 sustituye a la referencia antigua 18685.
A destacar:
- Únicamente ocupa 3 módulos (54 mm de ancho)
- Clase A
- Rearme automático
- Supervisión de aislamiento antes del rearme
- Recomendado para entornos domésticos.
Referencias de producto:
- El A9CR1240 sustituye a la referencia antigua 18683.
- El A9CR1263 sustituye a la referencia antigua 18685.
Descripción del Producto
Excelente diferencial bipolar autorearmable de la marca Schneider, existiendo dos modelos RED disponibles para comprar en este artículo, el RED A9CR1240 de 40 A, y el RED A9CR1263 de 63A.
Bajo nuestra experiencia estamos sin duda ante uno de los mejores diferenciales de rearme automático, con la calidad del grupo Schneider, siendo uno de los fabricantes líder del sector eléctrico.
¿Dónde se suele instalar el diferencial Auto rearmable Red de Schneider?
Tiene una gran utilidad en segundas residencias, en zonas de sierras o con un alto número de armónicos, donde queremos asegurar la continuidad del suministro eléctrico en la instalación.
Al ser de 30 mA se puede instalar sin problemas en la gran mayoría de instalaciones, sin necesidad de sensibilidades menores, pues 30 mA son los que nos exige el RBT.
Recomendaciones de instalación.
Siempre trabajaremos en el cuadro sin tensión, realizando la comprobación de ausencia de tensión y bloqueando las protecciones que pueden alimentar el cuadro.
Una cosa a tener en cuenta, es que el diferencial RED de Schneider ocupa 3 elementos, un 50% más que un diferencial normal, y en caso de no tener espacio es necesario comprar protecciones del tipo DPN de formato estrecho, compensando con el cambio de 1 unidad.
A la hora de su conexionado, el diferencial se alimenta por la parte superior y realizaremos la salida por la parte inferior, teniendo en cuenta que posee los cables de alimentación del motor (azul y negro) que se conexionaran de forma conjunta con la alimentación.
Los bornes admiten una sección de cable máxima de 25 mm2 en flexible y 35 mm2 en rígido, recomendando un par de apriete de 2 N.m, aconsejando un pelado del cable de 12 mm y recordando que la posición del neutro es a la izquierda.
Modo de funcionamiento del diferencial de rearme automático
El diferencia realiza un número máximo de 4 ciclos de rearme consecutivos, teniendo un periodo entre intentos de rearme de 180 segundos.
En ningún caso se rearmará si existe un fallo de aislamiento, siempre realiza la comprobación previamente.
Características importantes eléctricas
Retardo de la protección contra fugas a tierra - Instantáneo
Clase de protección contra fugas a tierra - Tipo A
Soporte de montaje Carril DIN simétrico de 35 mm
Pasos de 9 mm - 6
Altura - 106 mm
Anchura - 54 mm
Profundidad - 82 mm
Bajo nuestra experiencia estamos sin duda ante uno de los mejores diferenciales de rearme automático, con la calidad del grupo Schneider, siendo uno de los fabricantes líder del sector eléctrico.
¿Dónde se suele instalar el diferencial Auto rearmable Red de Schneider?
Tiene una gran utilidad en segundas residencias, en zonas de sierras o con un alto número de armónicos, donde queremos asegurar la continuidad del suministro eléctrico en la instalación.
Al ser de 30 mA se puede instalar sin problemas en la gran mayoría de instalaciones, sin necesidad de sensibilidades menores, pues 30 mA son los que nos exige el RBT.
Recomendaciones de instalación.
Siempre trabajaremos en el cuadro sin tensión, realizando la comprobación de ausencia de tensión y bloqueando las protecciones que pueden alimentar el cuadro.
Una cosa a tener en cuenta, es que el diferencial RED de Schneider ocupa 3 elementos, un 50% más que un diferencial normal, y en caso de no tener espacio es necesario comprar protecciones del tipo DPN de formato estrecho, compensando con el cambio de 1 unidad.
A la hora de su conexionado, el diferencial se alimenta por la parte superior y realizaremos la salida por la parte inferior, teniendo en cuenta que posee los cables de alimentación del motor (azul y negro) que se conexionaran de forma conjunta con la alimentación.
Los bornes admiten una sección de cable máxima de 25 mm2 en flexible y 35 mm2 en rígido, recomendando un par de apriete de 2 N.m, aconsejando un pelado del cable de 12 mm y recordando que la posición del neutro es a la izquierda.
Modo de funcionamiento del diferencial de rearme automático
El diferencia realiza un número máximo de 4 ciclos de rearme consecutivos, teniendo un periodo entre intentos de rearme de 180 segundos.
En ningún caso se rearmará si existe un fallo de aislamiento, siempre realiza la comprobación previamente.
Características importantes eléctricas
Retardo de la protección contra fugas a tierra - Instantáneo
Clase de protección contra fugas a tierra - Tipo A
Soporte de montaje Carril DIN simétrico de 35 mm
Pasos de 9 mm - 6
Altura - 106 mm
Anchura - 54 mm
Profundidad - 82 mm
Características
A9CR1240 > Diferencial Auto Rearmable RED 2x40A 30mA Clase A Schneider |
|
|---|---|
| Clase | Clase A |
| Dimensiones | 106 x 54 x 82 mm. (alto x ancho x fondo) |
| Intensidad | 40 A |
| Polos | 2P |
| Posición del Neutro | Izquierda |
| Sensibilidad | 30 mA |
Cumple Normativa Marcado  : |
Sí |
A9CR1263 > Diferencial Auto Rearmable RED 2x63A 30mA Clase A Schneider |
|
|---|---|
| Clase | Clase A |
| Dimensiones | 106 x 54 x 82 mm. (alto x ancho x fondo) |
| Intensidad | 63 A |
| Polos | 2P |
| Posición del Neutro | Izquierda |
| Sensibilidad | 30 mA |
| Cumple Normativa Marcado : |
Sí |
